| Вторая цифра | Что означает |
|---|
| 0 |
Защита от воды отсутствует |
| 1 |
Защита от вертикально падающих капель |
| 2 |
Защита от капель при наклоне корпуса до 15° |
| 3 |
Защита от дождя или водяных брызг под углом до 60° |
| 4 |
Защита от брызг воды с любого направления |
| 5 |
Защита от водяных струй |
| 6 |
Защита от сильных водяных струй |
| 7 |
Кратковременное погружение в воду |
| 8 |
Длительное погружение в воду при условиях, указанных производителем |
Для электрощитов чаще всего используются степени защиты IP31, IP54 и IP65. Именно они покрывают большинство бытовых, коммерческих и промышленных задач.

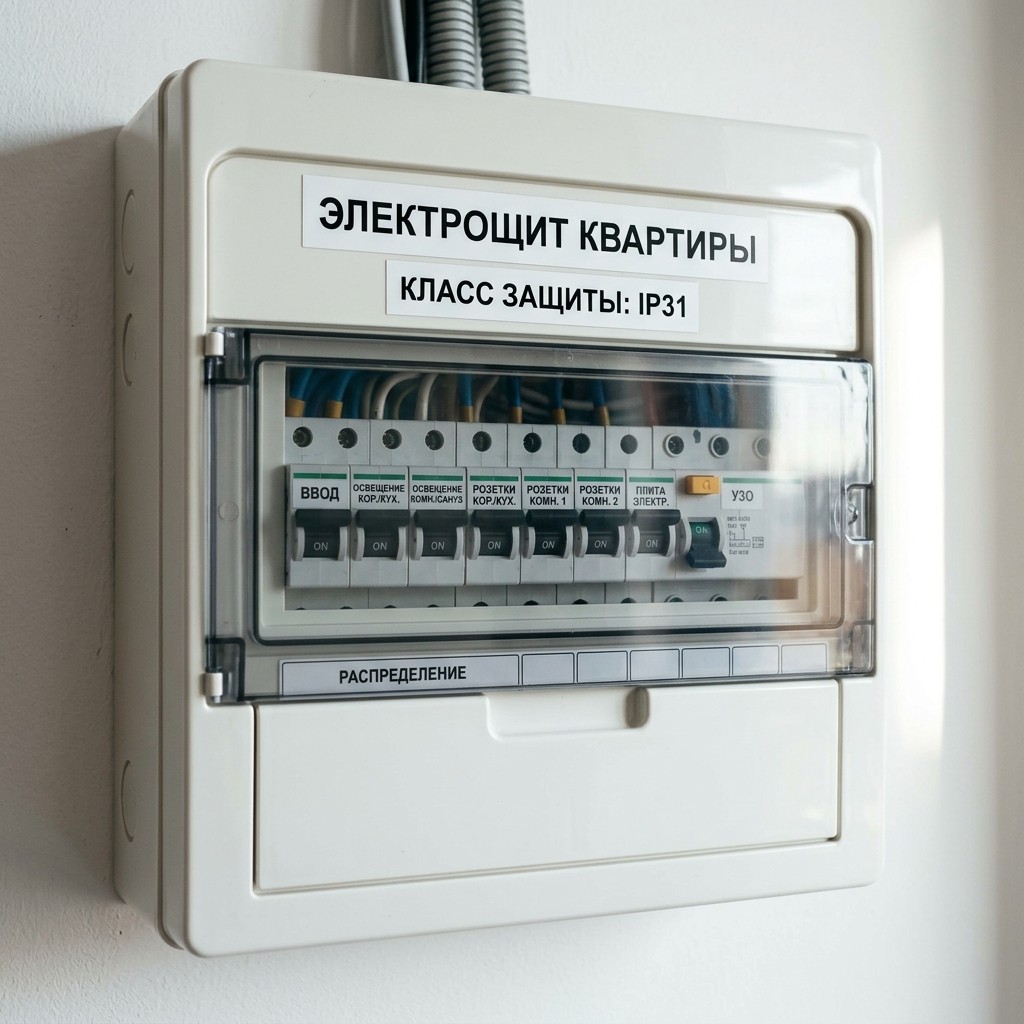

IP31: базовая защита для сухих помещений
Электрощит со степенью защиты IP31 защищён от попадания внутрь предметов размером более 2,5 мм и от вертикально падающих капель воды.
Такой вариант подходит для установки в сухих помещениях, где нет пыли, конденсата, брызг и прямого попадания воды. Чаще всего IP31 используют в квартирах, офисах, административных зданиях, коридорах, технических комнатах с нормальными условиями эксплуатации.
IP31 можно выбрать, если щит будет находиться внутри отапливаемого помещения, вдали от источников влаги и грязи. Например, для квартирного распределительного щита или офисного электрощита это часто оптимальное и экономичное решение.
Однако для ванной комнаты, подвала, гаража, склада или улицы IP31 обычно недостаточно. Такой корпус не защищает оборудование от пыли в значительном количестве и не рассчитан на воздействие брызг.
IP54: универсальное решение для сложных условий
Степень защиты IP54 означает, что щит защищён от пыли в количестве, способном повлиять на работу оборудования, и от брызг воды с любого направления.
Это один из наиболее универсальных вариантов. Щиты IP54 подходят для помещений с повышенной влажностью, запылённостью или вероятностью случайного попадания брызг. Их часто устанавливают в гаражах, подвалах, котельных, мастерских, складских помещениях, на небольших производствах и в технических зонах.
IP54 также может использоваться для установки под навесом на улице, если корпус дополнительно защищён от прямого дождя, снега и солнечного воздействия. Например, такой щит можно разместить на фасаде здания под козырьком, в закрытом уличном шкафу или в зоне, где исключено постоянное попадание осадков.
Главное преимущество IP54 — баланс между уровнем защиты, стоимостью и удобством эксплуатации. Такой щит лучше защищает оборудование, чем IP31, но при этом обычно дешевле и проще в обслуживании, чем полностью герметичные корпуса IP65.
IP65: высокая защита от пыли и водяных струй
Электрощит IP65 полностью защищён от пыли и выдерживает воздействие водяных струй с любого направления. Это решение для тяжёлых условий эксплуатации, где обычные корпуса быстро выходят из строя.
IP65 выбирают для улицы, промышленных объектов, автомоек, пищевых производств, складов с высокой запылённостью, сельскохозяйственных объектов, открытых площадок и помещений, где возможна влажная уборка с применением воды.
Для наружной установки IP65 является одним из наиболее надёжных вариантов. Такой щит лучше переносит дождь, снег, пыль, ветер и перепады влажности. Но при уличном монтаже важно учитывать не только IP-защиту, но и материал корпуса, устойчивость к ультрафиолету, температуру эксплуатации и наличие защиты от конденсата.
Например, если щит будет установлен на открытой улице без навеса, предпочтительно выбирать корпус IP65 из качественного пластика, нержавеющей стали или металла с антикоррозионным покрытием. Также может потребоваться установка вентиляционных элементов с фильтрами, обогревателя или термостата, если внутри размещается чувствительное оборудование.
Как выбрать IP-защиту для разных условий
Для сухих жилых и офисных помещений обычно достаточно IP31. Такой щит подходит, если вокруг чисто, сухо и нет риска попадания воды.
Для гаража, подвала, мастерской, котельной или склада лучше выбирать IP54. Он обеспечит более надёжную защиту от пыли и случайных брызг.
Для улицы, влажных производств, автомоек, пищевых предприятий и запылённых цехов предпочтителен IP65. Такой корпус защищает оборудование от пыли и водяных струй, что особенно важно при эксплуатации в агрессивной среде.
| Условия установки | Рекомендуемая степень защиты |
|---|
| Квартира, офис, сухой коридор |
IP31 |
| Техническое помещение, гараж, подвал |
IP54 |
| Склад, мастерская, котельная |
IP54 или IP65 |
| Установка под навесом на улице |
IP54 или IP65 |
| Открытая улица без навеса |
IP65 |
| Производство с пылью или влажной уборкой |
IP65 |
| Автомойка, пищевая зона, влажный цех |
IP65 |
Почему не всегда стоит выбирать максимальную защиту
На первый взгляд может показаться, что лучше всегда выбирать IP65. Но это не всегда оптимально. Более герметичный корпус хуже отводит тепло, а внутри электрощита может скапливаться конденсат. Если в щите установлены автоматы, контакторы, частотные преобразователи, блоки питания или другое оборудование, выделяющее тепло, важно предусмотреть вентиляцию или климат-контроль.
Кроме того, щиты с высокой степенью защиты обычно дороже. Для обычной квартиры или офиса IP65 часто избыточен. В таких условиях достаточно IP31 или IP40, если нет повышенной влажности и пыли.
Выбирать степень защиты нужно не по принципу «чем больше, тем лучше», а по реальным условиям эксплуатации.
На что ещё обратить внимание при выборе электрощита
Степень IP — важный, но не единственный параметр. При выборе электрощита также стоит учитывать материал корпуса. Пластиковые щиты не подвержены коррозии и хорошо подходят для бытового применения. Металлические корпуса более прочные и часто используются на промышленных объектах. Для улицы и влажной среды важна устойчивость к коррозии.
Также нужно учитывать способ установки. Щиты бывают навесными и встраиваемыми. Для улицы и производств чаще выбирают навесные корпуса, так как их проще обслуживать и защищать от внешних воздействий.
Важен и температурный режим. Если щит будет установлен на улице, оборудование должно выдерживать мороз, жару и перепады температуры. При необходимости применяют обогреватели, вентиляционные решётки, фильтры, термостаты и элементы защиты от конденсата.
Не менее важно качество уплотнителей, замков и вводов кабеля. Даже корпус IP65 может потерять защитные свойства, если кабельные вводы установлены неправильно или дверца неплотно закрывается.
Типичные ошибки при выборе IP-защиты
Одна из частых ошибок — установка щита IP31 в гараже, подвале или на улице. В таких условиях внутрь корпуса может попадать пыль и влага, что повышает риск неисправностей.
Вторая ошибка — выбор IP65 без учёта вентиляции. Герметичный корпус защищает от внешней среды, но может создавать проблемы с перегревом оборудования.
Третья ошибка — неправильный монтаж кабельных вводов. Если отверстия в корпусе не герметизированы, фактическая степень защиты будет ниже заявленной.
Также важно не путать влагозащиту с полной водонепроницаемостью. Например, IP65 защищает от струй воды, но не означает, что щит можно погружать в воду или устанавливать в местах постоянного затопления.
Итог
Для правильного выбора электрощита нужно оценить условия установки: сухое это помещение или влажное, есть ли пыль, возможны ли брызги, будет ли щит находиться на улице или на производстве.
IP31 подходит для сухих внутренних помещений — квартир, офисов и коридоров. IP54 является универсальным решением для гаражей, подвалов, мастерских, складов и технических зон. IP65 выбирают для улицы, влажных и запылённых производств, автомоек и объектов с повышенными требованиями к защите.
Правильно подобранная степень защиты IP продлевает срок службы электрооборудования, снижает риск аварий и обеспечивает безопасную эксплуатацию электрощита в конкретных условиях.
При выборе электрощита важно учитывать не только его размеры, материал корпуса и количество модулей, но и степень защиты IP. Этот показатель показывает, насколько хорошо корпус защищает установленное внутри оборудование от пыли, влаги и случайного прикосновения к токоведущим частям. Неправильно выбранная степень защиты может привести к коррозии, короткому замыканию, перегреву оборудования или преждевременному выходу щита из строя.
