Какие бывают электрощиты и электрошкафы

Электрощиты и электрошкафы являются неотъемлемой частью любой электрической системы, обеспечивая распределение электроэнергии, защиту от перегрузок и безопасность эксплуатации. Они используются в жилых, коммерческих и промышленных объектах для организации подключения электроприборов, приборов учета и защитных устройств. В этой статье мы разберем основные типы электрощитов и электрошкафов, их особенности, а также различия между однофазными и трехфазными вариантами.

Что такое электрощит и электрошкаф?

Электрощит (или распределительный щит) — это устройство, предназначенное для приема, распределения и учета электроэнергии в сети. Он обычно включает в себя автоматические выключатели, устройства защитного отключения (УЗО), счетчики и другие компоненты. Электрошкаф, в свою очередь, представляет собой металлический или пластиковый корпус, в котором размещается электрооборудование. Шкафы часто используются для защиты оборудования от внешних факторов, таких как пыль, влага или механические повреждения. Разница между ними условна: щит может быть частью шкафа, но иногда термины используются interchangeably.

Типы электрощитов

Электрощиты классифицируются по нескольким критериям: назначению, конструкции и количеству фаз. Вот основные виды:

• Вводно-распределительные устройства (ВРУ): Это щиты, которые устанавливаются на входе в здание и распределяют электроэнергию по всем потребителям. Они включают вводный автомат, счетчик и защитные устройства.
• Распределительные щиты (ЩР): Предназначены для распределения электроэнергии внутри помещения. Могут быть этажными (для многоквартирных домов) или групповыми (для отдельных зон, например, освещения или розеток).
• Щиты автоматики и управления (ЩАУ): Используются в системах автоматизации, где важны реле, контроллеры и датчики для управления процессами, такими как вентиляция или освещение.
• Аварийные щиты (ЩАО): Обеспечивают резервное питание в случае отключения основной сети, часто интегрированы с генераторами.

По конструкции щиты бывают навесными, встраиваемыми или напольными. Материал корпуса — пластик для бытовых нужд или металл для промышленных.

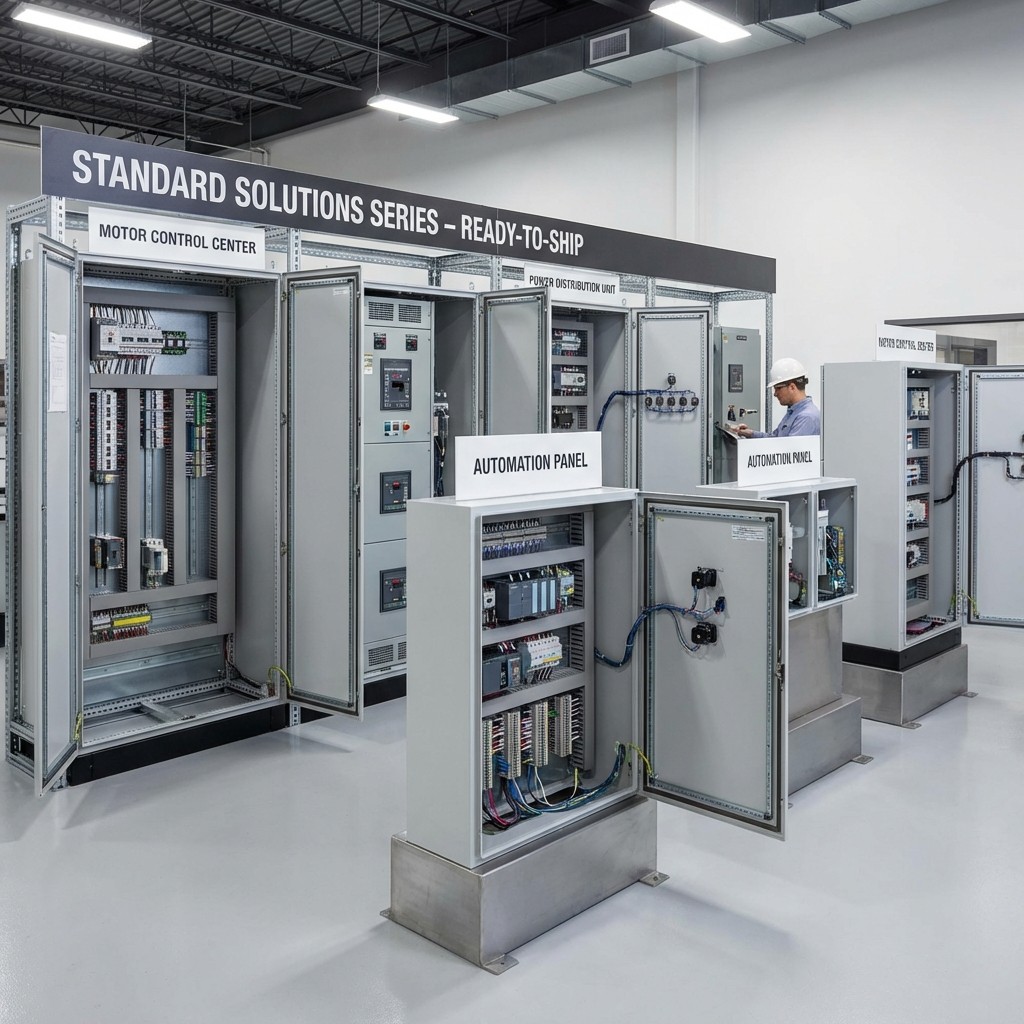

Типы электрошкафов

Электрошкафы классифицируются по степени защиты (IP-код), назначению и условиям эксплуатации. Основные типы:

• Шкафы распределительные (ШР): Аналогично щитам, предназначены для распределения энергии. Могут быть модульными, с возможностью установки DIN-рейки для автоматов.
• Шкафы управления (ШУ): Содержат оборудование для автоматизированного контроля, такое как ПЛК (программируемые логические контроллеры) и реле. Часто используются в промышленности.
• Шкафы с высокой степенью защиты: Для агрессивных сред — с маркировкой Н (высоковольтные), К (для мойки под давлением) или М (для подвижных частей). Они герметичны и устойчивы к коррозии.
• Силовые шкафы: Для высоких нагрузок, с трансформаторами и мощными выключателями. Бывают низковольтными (до 1000 В) и высоковольтными.

Шкафы могут быть одно- или многосекционными, с дверцами для доступа и вентиляцией для охлаждения.

Однофазные и трехфазные электрощиты и шкафы

Одним из ключевых критериев классификации является количество фаз в сети. Это определяет, как распределяется нагрузка и какие устройства можно подключить.

• Однофазные системы: Работают на напряжении 220 В (фаза + нейтраль). Подходят для бытовых нужд, таких как квартиры или небольшие офисы. В однофазном щите устанавливаются двухполюсные автоматы (занимают 2 модуля) и УЗО. Пример: Щит для квартиры с автоматами на освещение, розетки и бытовую технику. Счетчик — однофазный, классом точности 1. Такие щиты компактны и просты в монтаже, но ограничены по мощности (обычно до 15-20 кВт).
• Трехфазные системы: Используют напряжение 380 В (три фазы + нейтраль). Идеальны для промышленных объектов, частных домов с высокой нагрузкой (электрокотлы, станки) или коммерческих помещений. В трехфазном щите автоматы трехполюсные (занимают 3 модуля), УЗО — четырехполюсные. Пример: Щит для загородного дома с распределением нагрузки по фазам через кросс-модули, чтобы избежать перекоса. Схемы могут включать дифавтоматы или УЗО для защиты от утечек. Трехфазные шкафы позволяют подключать мощное оборудование, такое как электродвигатели, и обеспечивают равномерное распределение тока.

При выборе между одно- и трехфазными вариантами учитывайте общую мощность: для нагрузок свыше 10 кВт рекомендуется трехфазная сеть, чтобы избежать перегрева проводов.

Примеры применения

• Бытовой пример: В квартире — однофазный пластиковый щит с вводным автоматом, УЗО и автоматами на группы (освещение, кухня). Корпус встраиваемый, на 12-24 модуля.
• Промышленный пример: В цехе — трехфазный металлический шкаф с высокой защитой IP65, содержащий трансформаторы, реле и счетчик. Используется для управления конвейером.
• Смешанный: В частном доме — трехфазный щит с аварийным переключением на генератор, распределением по фазам для баланса нагрузки.

Заключение

Выбор электрощита или электрошкафа зависит от типа сети, мощности нагрузки и условий эксплуатации. Однофазные подходят для простых систем, трехфазные — для сложных и мощных. Перед установкой рекомендуется проконсультироваться с электриком и составить однолинейную схему для точного расчета. Правильно подобранное оборудование обеспечит безопасность и надежность электроснабжения.
