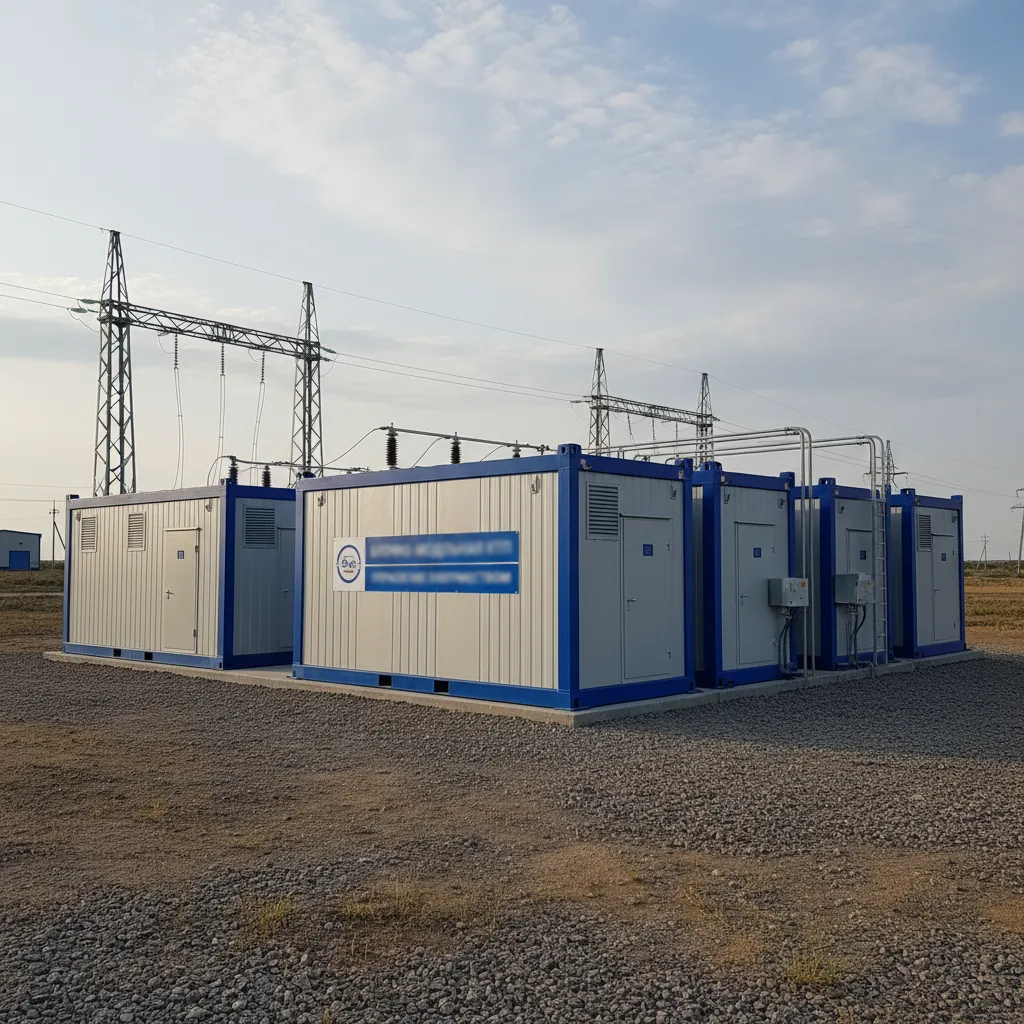

Что такое трансформаторные подстанции и ЗРУ 35–10(6)/0,4 кВ в блочно‑модульных зданиях
Трансформаторные подстанции и закрытые распределительные устройства (ЗРУ) на напряжение 35–10(6)/0,4 кВ — ключевые узлы распределения электроэнергии в промышленности, жилищно‑коммунальном хозяйстве, добыче нефти и газа, на объектах связи и инфраструктуры. Блочно‑модульные здания электротехнической серии БМЗ из сэндвич‑панелей с утеплителем предлагают типовое, быстро реализуемое и серийно производимое решение для размещения ячеек КРУ/КСО, силовых трансформаторов (масляных и сухих), низковольтных шкафов, коммутационно‑распределительных модулей (КРМ) и другого общеподстанционного оборудования.
Назначение и области применения
БМЗ предназначены для строительства:
- комплектных трансформаторных подстанций (КТП);
- распределительных трансформаторных подстанций (РТП);
- распределительных пунктов (РП);
- закрытых распределительных устройств (ЗРУ) на напряжение 6(10)–35 кВ.
Применение охватывает:
- промышленные и коммунальные сети;
- объекты нефтегазовой отрасли (групповые насосные станции, буровые установки, токоприёмники и т. п.);
- объекты с требованием быстрой развёртки электроснабжения;
- комплектование КТП более высоких напряжений (35–220 кВ) в составе одного проекта.
Конструкция блочно‑модульного здания БМЗ
БМЗ выполняются из панелей «сэндвич» с утеплителем, что обеспечивает теплоизоляцию и жесткость конструкции при компактных габаритах. Конструктивно модуль может включать:
- помещение для установки ячеек КРУ/КСО или КРУН (6(10), 20, 35 кВ);
- машинный отсек под силовой трансформатор (масляный или сухой);
- низковольтные отсеки и КРМ;
- технические коридоры и площадки для обслуживания;
- комплект внешних металлоконструкций (кронштейны, кабельные лотки, козырьки и т.д.).
Поставки возможны в виде:
- готового блочно‑модульного здания;
- модуля с предварительно установленным оборудованием;
- модуля с предустановленным оборудованием и услугой шеф‑монтажа на месте установки.
Инженерное оснащение и опции
Наши модули комплектуются всеми видами инженерных коммуникаций и системами по проектной спецификации:
- освещение, отопление, вентиляция и кондиционирование;
- системы пожарной сигнализации и пожаротушения;
- системы контроля и управления доступом (СКУД);
- системы связи: телефония, WI‑FI точки;
- электрическое и кабельное оборудование, заземление и молниезащита;
- системы мониторинга и телеметрии по требованию заказчика.
Преимущества блочно‑модульного решения
- Полная заводская готовность. Значительная часть монтажных и наладочных работ выполняется на заводе, что сокращает сроки строительства и минимизирует риски при пуско‑наладке на объекте.
- Любая площадь под заказ. КТП в блочно‑модульном исполнении может быть изготовлено под требуемые габариты и конфигурацию оборудования.
- Полный комплект инженерных коммуникаций. Поставка «под ключ» обеспечивает комплексное решение: от фундамента и внешних металлоконструкций до систем связи и безопасности.
- Соответствие региональным нагрузкам. Конструкция производится с учётом сейсмостойкости, ветровой и снеговой нагрузки региона установки.
- Транспортируемые габариты. Модули проектируются с учётом транспортных ограничений, что облегчает доставку и логистику.
- Быстрая развёртка и мобильность. Возможность монтажа в короткие сроки, перенос и масштабирование при изменении потребностей объекта.
- Удобство эксплуатации. Рациональная планировка обеспечивает безопасный доступ для обслуживания и диагностики оборудования.
Типовые схемы и варианты компоновки
Блочно‑модульный КТП/ЗРУ реализуется в нескольких типовых вариантах:
- однотрансформаторная КТП с КРУ/КСО высокого напряжения и низковольтным распределением внутри одного модуля;
- двухтрансформаторная конфигурация для резервирования и повышения надёжности;
- ЗРУ 35–10(6)/0,4 кВ с разделением на отсеки: вводной, трансформаторный, низковольтный и обслуживающий;
- комбинированные решения с наружными трансформаторами и модулем управления/низкого напряжения отдельно.
Требования по безопасности и эксплуатации
- Модули должны устанавливаться на подготовленный фундамент и обеспечиваться соответствующими средствами заземления и молниезащиты.
- Обязательна организация нормативной вентиляции и систем пожарной сигнализации/пожаротушения в соответствии с проектной документацией и действующими стандартами.
- Транспорт, погрузочно‑разгрузочные работы и монтаж проводить с учётом масс и центров тяжести модулей и оборудования.
- Периодическое техническое обслуживание, включая проверку системы охлаждения трансформаторов, состояния изоляции ячеек, целостности сэндвич‑панелей и герметичности вводов, обеспечивает долговечность и надёжность работы.
Процедура поставки и сервис
Мы предлагаем гибкие варианты поставки:
- готовые модульные здания;
- модифицированные модули с предустановленным оборудованием;
- поставка «под ключ» с шеф‑монтажом и пуско‑наладочными работами на месте.
После поставки обеспечиваем сервисное сопровождение: гарантийное и постгарантийное обслуживание, поставку запасных частей, модернизацию и адаптацию модулей под изменяющиеся требования объекта.
Блочно‑модульные трансформаторные подстанции и ЗРУ 35–10(6)/0,4 кВ серии БМЗ — это типовое, технологичное и экономичное решение для быстрой организации надёжного электроснабжения. Заводская готовность, комплектность инженерных систем, соответствие региональным нагрузкам и возможность поставки «под ключ» делают наши модули удобным выбором для промышленных предприятий, объектов нефтегазовой отрасли и коммунальной инфраструктуры. Если требуется, мы подготовим проектную конфигурацию под ваши технические требования и предложим сроки и стоимость изготовления и монтажа.
